Измерительные технологии и приборы в аэродинамических экспериментах

Роль конструкции измерительной аппаратуры в практике экспериментальной аэродинамики

В курсе «Экспериментальная аэродинамика. Часть 2» Рябинин А. Н. подчёркивает, что точность результатов напрямую зависит от выбора приборов и метода калибровки. Основной практический пример — измерение сил и моментов на модель, где грамотный подбор аэродинамических весов и их схемы подключения снижает систематические ошибки. При планировании эксперимента важно учитывать динамические характеристики измерителя: частотную полосу, линейность и чувствительность к температуре.

Аэродинамические весы: конструкции и принципы измерения

Одним из основных типов приборов в экспериментальной аэродинамике являются аэродинамические весы для определения нескольких проекций силы и момента. Лекции подробно рассматривают механические и электромеханические конструкции, включая схемы компенсации перекосов и демпфирования. В практической лаборатории применяются весы на основе тензометрических приёмников, пьезоэффектных элементов, емкостных и индукционных датчиков; выбор зависит от требуемой точности и частотной характеристики измерений.

Тензометрические системы дают хорошую линейность и пригодны для среднего диапазона частот, пьезоэлектрические датчики устойчивы к быстрым нестационарным нагрузкам, а емкостные и индукционные датчики используются там, где требуется высокая разрешающая способность по малым перемещениям. Важный практический аспект — метод статической и динамической калибровки весов перед серией измерений, который снижает погрешности при измерении нестационарных сил.

Измерение давления и скорости потока: насадки, манометры и анемометры

Лекции дают полное представление о способах измерения давления: от жидкостных манометров и механических приборов до современных электрических датчиков давления и вакуумметров. Особое внимание уделено измерению малых и больших разностей давлений, где применяются разные схемы приёмников и компенсационные мосты для уменьшения дрейфа и шумов.

Методы определения скорости основаны на измерении давлений различными насадками, включая приборы, которые позволяют определить скорость и скос потока одновременно. Среди скоростных датчиков традиционно применяются крыльчатые и вихревые анемометры, термоанемометры (hot-wire) и доплеровские лазерные измерители скорости (LDV), а также современные методы PIV для поля скоростей. Для измерения температуры потока следует учитывать понятия температуры торможения и температуры восстановления и проводить статистическую и динамическую тарировку датчиков температуры.

Оптические методы и визуализация: от дымовой трубы до PIV и интерферометрии

Для качественной и количественной оценки поля потоков используются разнообразные визуализационные методы, перечисленные в лекционном материале: дымовой метод, метод шелковинок, флуоресцентных точек и метод сублимации. К оптическим методам относятся теневой и шлирен‑теневой методы, интерферометрия и оптическая схема прибора Маха-Цандера, применяемая для исследования малых плотностных градиентов.

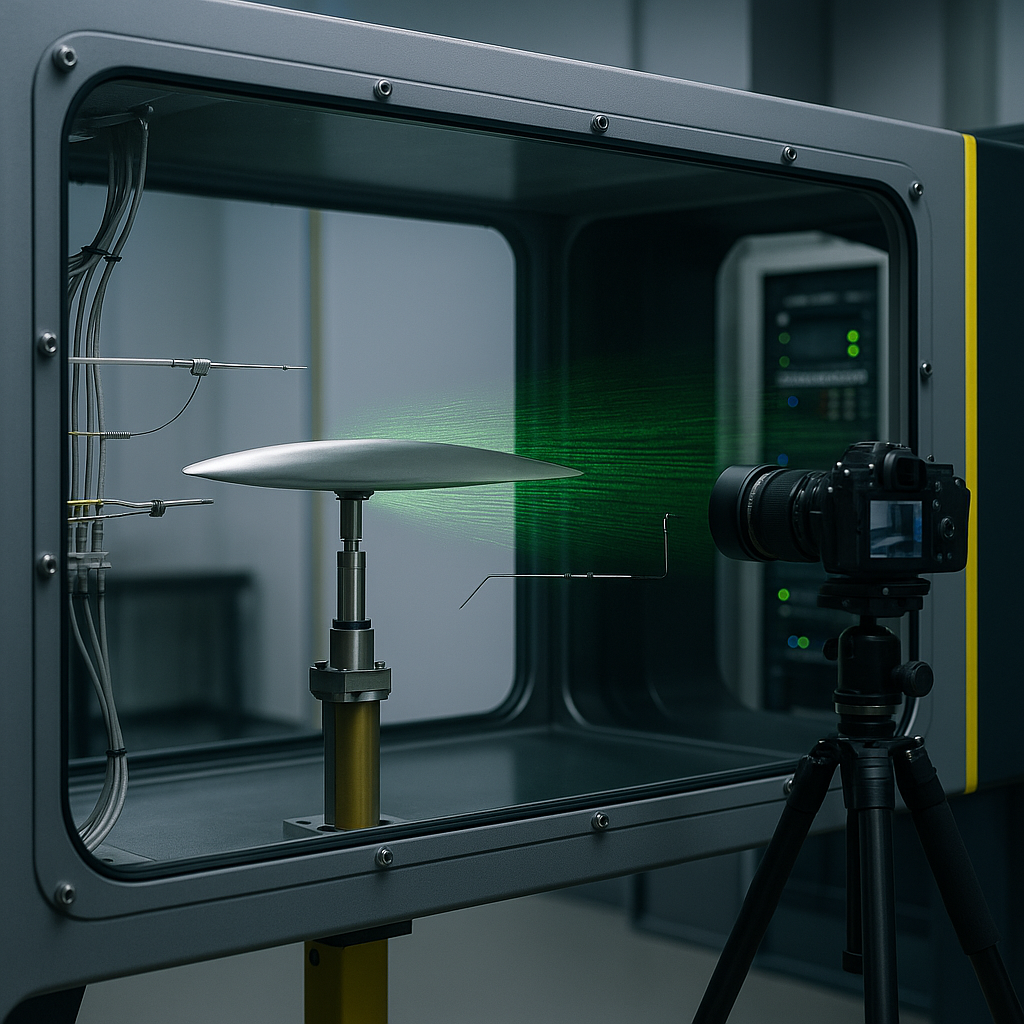

PIV (Particle Image Velocimetry) выделен в курсе как ключевой метод для измерения поля скоростей: он обеспечивает раздельное получение двумерных и трёхмерных полей, позволяет исследовать турбулентные структуры и проводить статистическую обработку результатов. При организации PIV‑эксперимента важно контролировать размер и оптические свойства частиц‑трекеров, синхронизацию лазера и камеры, а также алгоритмы корреляции для получения корректного поля скоростей.

Измерения турбулентности и нестационарных сил: практические замечания

Курс затрагивает методики измерения параметров турбулентности и измерения нестационарных сил, где критичны временная разрешающая способность и частотная полоса приборов. Для анализа турбулентности применяются наборы термоанемометрии (single‑ и multi‑wire), LDV и PIV, каждый из которых имеет свои ограничения по пространственному разрешению и диапазону частот.

Опыт показывает: при измерении нестационарных сил необходимо применять весы с надёжной механической развязкой и учитывать фазовые сдвиги между измерительной системой и возмущением потока. Математическая обработка включает фильтрацию шумов, коррекцию систематической погрешности и спектральный анализ для выделения доминирующих частотных составляющих.

Для систематизации оборудования полезно сверить технические требования к приборной базе с тематическими обзорами приборов. Например, статья обзорного характера о современных принципах приборного обеспечения даёт полезный справочный материал по общим характеристикам измерительных систем; см. Приборное оборудование, где собраны сопоставимые описания типов датчиков и их свойств.

Практический чеклист для планирования аэродинамического эксперимента

Прежде чем запускать серию измерений, рекомендуется пройти короткий чеклист, основанный на материале курса Рябинина:

• Определить требуемые компоненты силы/момента и выбрать тип весов.
• Выбрать датчики давления с необходимой чувствительностью и диапазоном.
• Решить, какие методы скоростного зондирования подходят: крыльчатые, термоанемометры, LDV или PIV.
• Спланировать калибровку (статическую и динамическую) и процедуру контроля температуры.

Соблюдение этого порядка позволяет минимизировать типичные ошибки при измерениях давлений и скоростей, а также получить сопоставимые данные при серийных испытаниях. При обработке результатов критически важна прозрачность документации: записи калибровок, схемы подключения и фильтрации, алгоритмы расчёта аэродинамических коэффициентов.

Практическое применение и анализ получаемых данных

После съёма данных основная задача — корректная математическая обработка: приведение измерений к единым системам координат, устранение систематических смещений, оценка погрешностей и спектральный анализ. Курс даёт методы преобразования сил и моментов, снятых с весов, в аэродинамические характеристики с учётом влияния подвески и деформаций модели.

Наконец, комбинирование традиционных измерений (силы, давления) с полевыми методами (PIV, LDV) даёт наиболее полное представление о механизмах образования подъёмной силы, моментов срыва и структуре пограничного слоя. Такой интегрированный подход, подробно изложенный в лекционном материале, остаётся основой качественных аэродинамических исследований.
